針對昆山千燈印刷電路板(PCB)工業園區廢水排放特性和原廢水處理廠現狀，設計新建規模為8000m3/d的火炬廢水處理廠，用以處理PCB工業園區的生產廢水和生活污水。綜合考慮，新老廢水處理廠相結合采用預處理—生化處理—人工濕地深度處理工藝。
其中預處理主要針對酸洗、堿洗以及企業內部預處理后的絡合廢水，采用調節—破絡—混凝沉淀的處理工藝;生化處理采用以投藥式活性污泥法為核心的處理工藝，后續輔以人工濕地深度處理。運行結果表明，該廢水處理廠尾水可穩定達到《太湖地區城鎮污水處理廠及重點工業行業主要水污染物排放限值》(DB32/T1072—2007)，經人工濕地處理后出水可達到《地表水環境質量標準》(GB3838—2002)IV類水體標準，可為今后電路板產業基地的廢水綜合處理及回用提供示范。
1、工程概況
隨著國內電子行業的迅速發展，作為其基礎的印刷電路板(PCB)產業，每年也以10%～20%的速度增長。PCB制造是一項相當復雜且綜合性較高的加工技術，其生產過程會產生大量含重金屬的廢水以及有機廢水，如絡合金屬?gòu)U水、含氰廢水、油墨廢水、酸堿性蝕刻廢水等。其中絡合廢水中含有EDTA、甲醛等成分，在一定條件下易與銅等金屬形成螯合物，廢水采用一般方法很難有效地處理。
隨著國內環保意識的提高和行業廢水排放監管的加強，以及ISO14000認證在行業的推廣，PCB行業廢水的有效處理便成為亟待解決的問題。蘇州昆山的千燈富民廢水處理廠作為千燈鎮PCB工業園區配套而建的專業廢水處理廠，采用企業預處理+廢水處理廠集中處理+達標排放處理的工藝，處理能力為4000m3/d，出水基本達到《污水綜合排放標準》(GB8978—1996)一級標準。
但隨著千燈鎮PCB產業的迅速發展、相關企業的不斷聚集以及太湖流域水環境保護力度的加大，提標后原有的富民廢水處理廠從處理規模和能力等方面均已無法滿足PCB工業園區的發展要求。
為此，以昆山市千燈PCB工業園區為研究對象，根據污染物排放特點，設計并開發適于PCB生產排放廢水、廢液的物化和生化綜合處理的技術工藝，有助于建立廢水集中處理、循環利用機制，為千燈產業基地的可持續發展與區域水環境保護打下了堅實的基礎。
2、原廢水處理廠問題分析
2.1、工藝流程及進出水水質

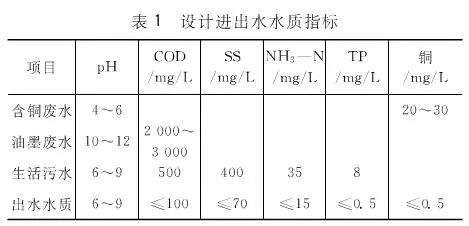

原富民廢水處理廠共設3條管道，分質收集各PCB企業含銅廢水、油墨廢水和生活污水，采用預處理+集中處理的工藝，工藝流程如圖1所示，設計進出水水質見表1。
2.2、問題分析
千燈PCB工業園區本著統一規劃、統一建設、統一管理的原則，相繼引進了技術含量高、與電子企業配套無污染或輕度污染、符合清潔生產要求的眾多企業。因此，隨著PCB工業園區的發展，原廢水處理廠逐漸顯現以下問題。
(1)富民廢水處理廠設計處理能力只有4000m3/d，獲批接入工業園區廢水處理廠處理的廢水量已接近8000m3/d，處理能力嚴重不足。
(2)富民廢水處理廠占地面積有限，沒有擴大處理規模建設的余地;且處理工藝中缺少深度生化處理單元，無法進行深度提標改造。
(3)根據江蘇省環保廳要求，排入太湖流域水體的處理出水執行《太湖地區城鎮污水處理廠及重點工業行業主要水污染物排放限值》(DB32/T1072—2007)的標準，由于進水水質濃度變化較大，短時間進水的沖擊負荷易影響出水水質，存在短時間出水水質超標的現象。
3、PCB工業園區廢水綜合處理
3.1、解決方案
根據富民廢水處理廠存在的問題及PCB工業園區生產廢水實際狀況，設計新建火炬廢水處理廠，處理規模為8000m3/d，尾水排放執行DB32/T1072—2007的相關標準。同時，各企業生產廢水須經過企業內部預處理后，達到GB8978—1996的三級標準后經分質收集管網匯集至火炬廢水處理廠處理，處理后的生活污水達到《污水排入城市下水道水質標準》(CJ343—2011)標準后經生活污水收集管網接入火炬廢水處理廠，火炬廢水處理廠設計進出水水質標準如表2所示。

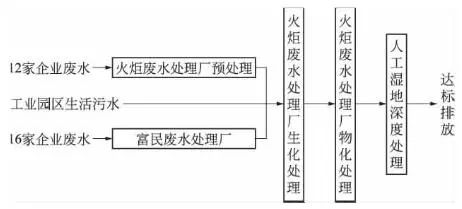

將富民廢水處理廠作為火炬廢水處理廠預處理工段，就近接管16家企業的廢水，經處理后與另外12家企業經火炬廢水處理廠預處理出水一同進入火炬廢水處理廠生化處理單元進一步處理;同時，鑒于工業廢水水量和水質變化較大，新建火炬廢水處理廠設計增加生化及后續物化處理單元工藝，為出水水質的達標排放提供保障，如圖2所示。
圖2新建火炬廢水處理廠工藝流程
為保障千燈火炬廢水處理廠的穩定運行，系統設計考慮安全余量，同時設置隔墻和連通閘門，以便達到分格檢修而無需間斷運行[1]。
3.2、新建廢水處理廠系統設計
3.2.1、綜合廢水預處理
酸洗和堿洗廢水與各企業預處理后的絡合廢水、有機廢水在調節池內混合均勻，綜合廢水處理的主要污染物為銅，廢水依次通過調節池—破絡反應池—pH調節池—混凝反應池—絮凝反應池—輻流式沉淀池—pH調節池—生化處理系統。
通過投加0.01mol/LFeSO4和Na2S破絡劑破解銅系絡合物，約需0.5h，再調整pH至8～9，生成硫化物和氫氧化物沉淀，在混凝反應池投加聚氯化鋁(PAC)，形成氫氧化鋁絮體，與重金屬絮體發生共沉，在絮凝反應池投加PAM，使小顆粒重金屬絮體形成較大的重金屬絮體形成共沉，之后進入輻流式沉淀池，此段設計停留時間9h。經過該工藝處理以后，重金屬銅、鎳以及懸浮物和部分膠體物質共同形成礬花，在沉淀池中分離去除。
3.2.2、油墨廢水、脫脂及蓬松廢液預處理
油墨廢水包含一般清洗有機廢水和經過酸析的顯影除膠液，酸析廢水中仍含有部分膠體物質，需要進一步去除，處理工藝流程如圖3所示。
圖3油墨廢水、脫脂及蓬松廢液預處理工藝
利用廢酸液及5%～10%硫酸溶液將調節池中油墨廢水pH調節為3～4，去除感光膠體和油墨渣。但處理后廢水中銅濃度仍達到10mg/L，對生化處理系統微生物有抑制作用。
因此，在進入生化處理系統之前，采用中和—混凝—沉淀工藝去除廢水中的重金屬離子。投加NaOH溶液控制pH為8.5～9，隨后分別投加PAC和PAM進行混凝沉淀，為后續生化處理段創造適宜的條件，避免重金屬對生化處理系統的影響。處理系統設置油墨廢水調節池1座，鋼筋混凝土，內襯玻璃鋼防腐，尺寸為9m×16m×4.5m，水力停留時間為8h。
脫脂廢液進入微電解處理系統，通過氧化還原反應降解污染物，同時生成具有良好絮凝作用的Fe2+，不僅能提高難降解有機廢水的可生化性，還可降解廢水中的部分有機物。蓬松廢液水量雖不大，但COD卻高達20多萬mg/L，單獨采用Fenton反應進行預處理，先去除較高的COD后，再進入微電解處理系統。
廢酸池、脫脂廢液池、蓬松反應池各1座，鋼筋混凝土，內襯玻璃鋼防腐，尺寸分別為4m×9m×4.5m、4m×7m×4.5m和3.5m×4m×4.5m，設計水力停留時間分別為10h、10h和2h;微電解塔為加強PP塔系統，尺寸為A1.5m2×H3.5m，水力停留時間為1h。
3.2.3、生化處理系統

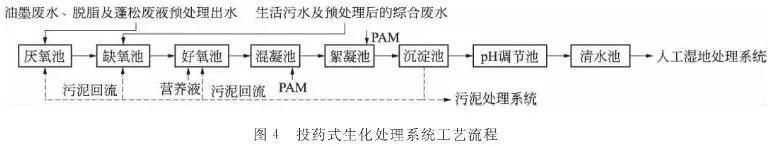

經預處理后的廢水，采用厭氧-缺氧-投藥式活性污泥法工藝進一步處理，如圖4所示。
圖3中給水排水Vol.39No.6201363綜合廢水和高濃度有機廢水處理過程中，設有兩級pH調節池，調整pH至8.5～9，確保后續生化處理系統正常運行;同時對進入生化處理系統的廢水進行在線監測，若pH或銅離子超過預設值(pH=8.5～9，Cu2+<2mg/L)，則將廢水返回至相應調節池、廢液池或預處理段中。設計厭氧處理規模2400m3/d，缺氧處理為8000m3/d，好氧處理8000m3/d。該工藝具有同時去除COD、銅離子和NH3—N的能力。
厭氧池分2組建設，單組尺寸為10m×15m×5m，采用鋼筋混凝土結構、內襯玻璃鋼防腐，脈沖進水保持厭氧池中的厭氧污泥呈懸浮狀態，設計水力停留時間14h，在提高廢水可生化性的同時，利用厭氧微生物的分解酶，徹底破除綜合廢水中的螯合劑和絡合劑，使其失去螯合與絡合能力;缺氧池采用潛水?dāng)嚢瑁珼O保持在0.5mg/L左右，經污泥回流，通過缺氧池進行反硝化脫氮處理，設計缺氧池2座，單池尺寸14m×15m×5.5m，水力停留時間為4h;好氧池分為一級(12.5m×15m×5.5m)、二級(3.5m×6.5m×4.5m)，合建，控制MLSS為3000～5000mg/L，HRT為12h。
根據試運行結果，由于進水濃度低，厭氧、好氧反應期間對污染物的去除受限，難以去除部分膠體物質。因此，后續設置1座3m×6.25m×5.5m混凝池、2座3m×6.25m×5.5m絮凝池及表面負荷為80m3/(m2˙d)的22m×22m×5.5m沉淀池，投加混凝劑強化整個系統的處理效果，進一步保證處理出水的水質。
參考實際運行的經驗，該處理系統還設有生化處理應急措施：若污染物沖擊負荷造成生化處理效果下降，則通過每周添加少量的營養劑，補充微生物生長所需的微量元素，可獲得良好的有機物去除效果，并提高微生物的抗沖擊負荷低能力，有力地保證了生化處理系統的穩定運行;同時，適當控制進水水質，降低進水的沖擊負荷，一般1d左右便可恢復微生物的活性。
3.2.4、污泥處理系統
污泥處理選擇濃縮—脫水的處理工藝，根據千燈火炬廢水處理廠的水質情況，脫水干泥的平均產量約為10t/d。
3.2.5、尾水深度處理
為保證吳淞江千燈段的水質達標，根據工業園區生產廢水排放量大、污染物總量高的特點，對廢水處理廠尾水進行有針對性地深度處理。
工程中采用1#、3#人工潛流濕地和2#、4#人工表面流濕地交替配置方式，能有效去除廢水中的有機污染物和部分重金屬，設計近期處理規模為1萬m3/d，占地74.4畝(1畝≈667m2)，見圖5。
1#潛流濕地主要去除COD等有機污染物，占地面積7189m2，采用大阻力配水系統布水，以土壤過濾為主要處理方式，平均水深0.8m，主要種植蘆葦、空心蓮子草、風車草及適量喬木、灌木;2#表面流濕地主要去除銅離子，占地面積12468m2，平均水深0.6m，主要種植鳳眼蓮、蘆葦、鴨舌草、風車草以及適量金魚藻;3#潛流濕地主要去除NH3—N等富營養化污染物，占地面積10200m2，采用小阻力配水系統布水，以土壤水平浸流為主要處理方式，平均水深0.8m;4#表面流濕地主要去除殘余有機污染物，占地面積12420m2，平均水深0.6m，主要種植荷花、風車草及適量養殖食草性魚類等。同時，為強化管理，配套設置用于收獲植物曬干、粉碎、打包、儲存后處理車間及道路等設施。
4、運行效果分析
新建火炬廢水處理廠2011年的運行效果如圖6所示。
研究表明，生活污水排放的COD較為穩定，企業生產廢水排放的COD波動很大，長達一個多月的COD嚴重超過接管設計的500mg/L限值，最高達到4000mg/L以上，其主要原因在于部分企64給水排水Vol.39No.62013業內部預處理系統不完善，未達到接管標準，但經過生化處理系統后出水COD穩定在26～50mg/L，出水水質完全達到尾水排放標準，同時，由于進入生化處理系統的TP濃度較低，系統去除率為60%～80%，尾水TP濃度低于0.5mg/L;而系統NH3—N處理率達到90%以上，出水NH3—N小于1mg/L，遠低于尾水排放限值的5mg/L。
此外，生化處理階段通過投藥式活性污泥法，利用厭氧菌的分解酶，徹圖6火炬廢水處理廠處理效果底破除廢水中剩余的螯合、絡合物，再經混凝沉淀尾水Cu2+可進一步降低至0.18～0.3mg/L，可達標排放。隨著尾水深度處理的人工濕地植物長勢漸好，出水水質逐漸趨于穩定，且出水受進水水質的影響較小，出水水質監測指標COD、pH、TP、NH3—N、總銅皆達到《地表水環境質量標準》(GB3838—2002)IV類水質標準。
千燈火炬廢水處理廠建設投資3192萬元，運行費用主要包括電費、人工費和藥劑費3部分，處理規模8000m3/d，運行成本為6元/m3。廢水處理廠運行后，測算每年可減排COD為1226.4t、NH3—N為57.83t、TP為2.45t、銅離子為4.07t。
5、結語
采用預處理-厭氧-缺氧-投藥式活性污泥法工藝適宜處理PCB廢水，系統運行抗沖擊負荷能力顯著，出水水質穩定，經調試運行后，火炬廢水處理廠尾水可達到《太湖地區城鎮污水處理廠及重點工業行業主要水污染物排放限值》(DB32/T1072—2007)的相關標準。
尾水經過表流和潛流交替人工濕地后，出水可穩定達到《地表水環境質量標準》(GB3838—2002)IV類水質標準，有力保障了吳淞江千燈斷面水質的達標。在PCB工業園區廢水綜合處理的基礎上，建議開展廢水管理制度的相關研究，從管理層面并結合企業清潔生產、節能減排、綠色循環經濟等方面進一步加強工業園區水環境治理的研究與開發，實現區域經濟可持續發展與區域水環境保護的共贏。
